Главная Справочник Металлопрокат Балка

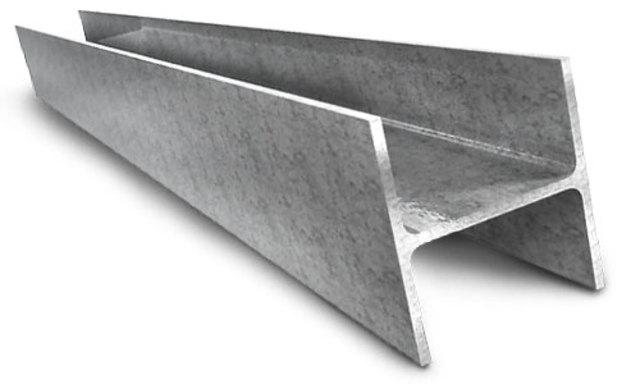

Балка

Балки двутавровые из углеродистой и низколегированной стали.
ГОСТ 8239. Конструкция и размеры
ГОСТ 535, ГОСТ 19281. Общие технические требования

Балки двутавровые стальные специальные.
ГОСТ 19425-74. Конструкция и размеры
ГОСТ 535-88. Общие технические требования

Применяются в крупнопанельном, промышленном и гражданском строительстве для перекрытий, колонных металлоконструкций, мостовых сооружений, опор и подвесных путей.

Балки специальные ГОСТ 19425-74 выпускаются видов:

  • С - для армировки шахтных стволов;
  • М - балки для подвесных путей.
По точности прокатки изготовляют:
  • высокой точности - А
  • обычной точности - В.
В соответствии с заказом балки изготовляются длиной от 4 до 13 м:
  • мерной длины;
  • кратной мерной длины;
  • мерной длины с остатком до 5% массы партии;
  • немерной длины.
Остатком считаются профили длиной не менее 3 м.

По требованию потребителя допускается изготовление профилей ограниченной длины в пределах немерной и длиной свыше 13 м.

Первые две цифры обозначают высоту для данной группы профилей в см.

Индекс после первых двух цифр - вид профилей по ширине полок:
С уклоном внутренних граней полокС параллельными гранями полок
без буквыУ - узкополочные (менее ширины нормальных двутавров);
М - для подвесных путейБ - нормальные;
Ш - широкополочные;
Д - среднеполочные - дополнительная серия с шириной полки между нормальными и широкополочными двутаврами;
К - колонные с шириной полки приблизительно равной высоте профиля.
 Цифра после индекса определяет профилеразмер в данной серии (по толщине стенки и полки). При наличии одного профилеразмера цифра не указывается.

Индексы А, В и С означают отличие по размерам от СТО АСЧМ 20-93:
  • А - размеры по АSТМ А6;
  • В - размеры по ВS 4;
  • С - размеры по JIS G 3192.
Индекс У в конце обозначения означает исполнение профиля в усиленном варианте.

Площадь сечения и масса 1 м длины профилей с индексами А, В и С приняты по соответствующим стандартам.

Параметры балки специальной (ГОСТ 19425-74)
Номер двутавраРазмерыМасса 1м (вес), кгМетров в тонне
hbst
14C 140805,59,116,959,17
20C 2001007,011,427,935,84
20Ca2001029,011,431,132,15
22C 2201107,512,333,130,21
27C 2701228,513,742,823,36
27Ca27012410,513,747,021,28
36C 36014014,015,871,314,03
18M 180907,012,025,838,76
24M 2401108,214,038,326,11
30M 3001309,015,050,219,92
36M 3601309,516,057,917,27
45M 45015010,518,077,612,89
Балка двутавровая СТО АСЧМ 20-93.

В настоящее время основным производителем двутавров в России является Нижнетагильский металлургический комбинат (НТМК), выпускающий продукцию как по ГОСТам, так и по собственному техническому условию (СТО АСЧМ 20-93), несколько отличающемуся от ГОСТа.

Двутавры с параллельными гранями полок (СТО АСЧМ 20-93)
Номер двутавраРазмерыМасса 1м, кгМетров в тонне
hbst
Нормальные
20Б12001005,58,021,346,9
25Б12481245,08,025,738,9
25Б22501256,09,029,633,8
30Б12981495,58,032,031,3
30Б23001506,59,036,727,2
35Б13461746,09,041,424,2
35Б23501757,011,049,620,2
40Б13961997,011,056,617,7
40Б24002008,013,066,015,2
45Б14461998,012,066,215,1
45Б24502009,014,076,013,2
50Б14921998,812,072,513,8
50Б24691999,014,079,512,6
55Б15432209,513,589,011,2
55Б254722010,015,597,910,2
60Б159619910,015,094,610,6
60Б260020011017,0105,59,5
Широкополочные
20Ш11941506,09,030,632,7
25Ш12441757,011,044,122,7
30Ш12942008,012,056,817,6
30Ш23002019,015,068,614,6
35Ш133424911,020,065,315,3
35Ш23402509,014,079,712,5
40Ш13832999,512,588,611,3
40Ш239030010,016,0106,79,4
45Ш144030011,018,0123,58,1
50Ш148230011,015,0114,28,8
50Ш248730014,517,5138,47,2
50Ш349330015,520,5156,16,4
50Ш449930016,523,5173,45,8
Колонные
20K11961996.510.041.424.2
20K22002008.012.049.920.0
25K12462498.012.062.616.0
25K22502509.014.072.413.8
25K325325110.015.580.212.5
30K12982999.014.087.011.5
30K230030010.015.094.010.6
30K330030515.015.0105.89.5
30K430430111.017.0105.89.5
35K134234810.015.0109.19.2
35K235035012.019.0136.57.3
40K139439811.018.0146.66.8
40K240040013.021.0171.75.8
40K340640316.024.0200.15.0
40K441440518.028.0231.94.3
40K542940023.035.5290.83.4
